Розводка електропроводки в приватному будинку — схема підключення, відео

розводка електропроводки в приватному будинку
Перше про що варто сказати це те, що прокладати електропроводку самостійно досить небезпечно. За статистикою більше 70% пожеж в приватних секторах трапляються через допущених помилок під час монтажу проводки. При сумнівах і відсутності базових знань про те, як зробити розводку електропроводки в будинку, краще зовсім довіритися фахівцям або хоча б проводити роботи з досвідченим помічником.

Електрична проводка приміщення спочатку повинна бути ретельно спроектованої і перевірену перед початком монтажних робіт.

Варто віддавати собі звіт в тому, що ціна помилки, коли мова йде про електрику, дуже висока. Всілякі монтажні похибки при подальшій експлуатації можуть привести до серйозних наслідків.

Покроковий план дій

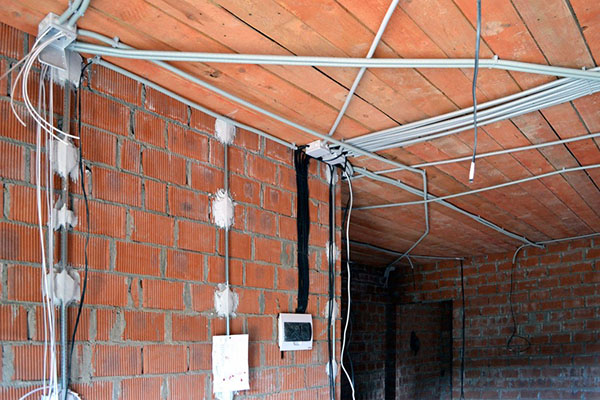

етап проведення електрики
В цілому весь процес електрифікації приватного будинку можна розділити на наступні пункти:

  1. Створення креслення прокладки з усіма умовними позначеннями окремих компонентів проводки.
  2. Прокладання проводів в стінах або на них.
  3. Монтаж щита, коробів розподільників, а також розеток і вимикачів.
  4. З’єднання контактів всіх елементів.
  5. Ретельна перевірка правильності з’єднань, тестування, і введення проводки в експлуатацію.

За великим рахунком, в самостійному монтажі електропроводки немає нічого надскладного. Важливо лише правильно підібрати проводку з урахуванням покладеної на них навантаження і не забути про пристрої захисту.

Креслення плану електропроводки

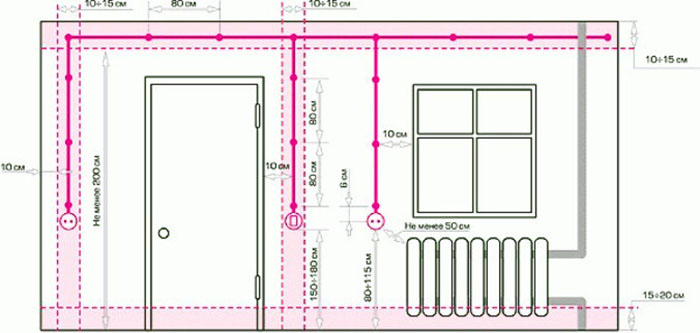

креслення розводки електропроводки
В першу чергу, перед початком прокладання проводів, слід зробити детальний креслення схеми розводки проводки в приватному будинку. Це потрібно для розуміння масштабів подальшої роботи і полегшення процесу монтажу.

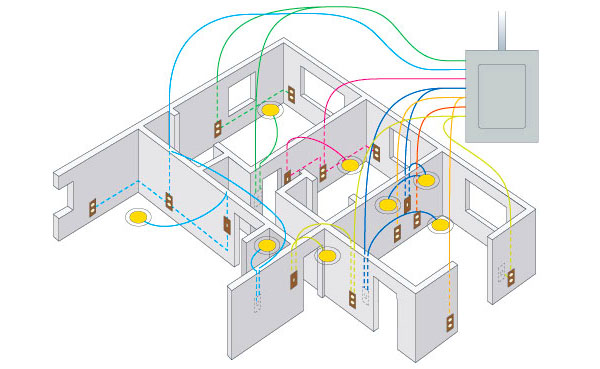

схема розводки електропроводи в приватному будинку
При створенні креслення буде простіше вирішити, як вчинити при прокладанні дроти в проблемних місцях. Наприклад, іноді виникають ситуації, коли провідники важко перенести на безпечну відстань від водопровідних або опалювальних труб, а допускати навіть потенційну можливість попадання води на електричні дроти не можна.

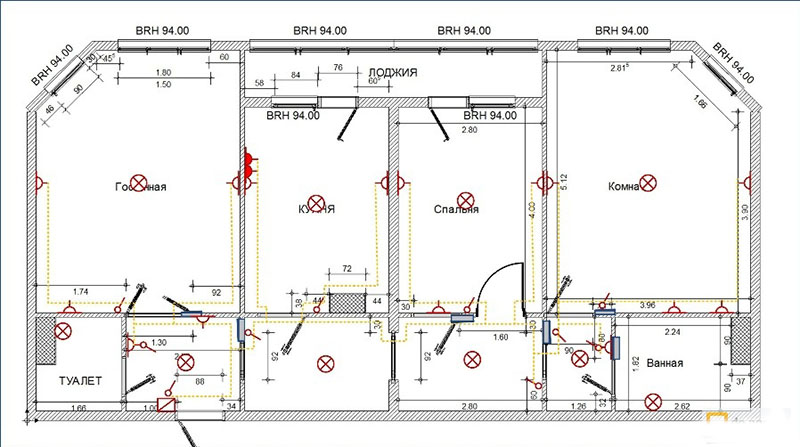

креслення монтажу електропроводки

Ніколи не варто розташовувати дроти в поглибленнях стін діагонально. Можливо, це дозволить заощадити певну кількість матеріалу, але значно ускладнить всю роботу. За негласними правилами, проводка прокладається тільки по вертикалі або горизонталі.

Складений план з усіма можливими подальшими змінами найкраще залишити, а не викидати. Оскільки рано чи пізно він може знадобитися під час ремонту.

Підготовчі роботи

Після створення креслення, для зручності на стіну можна перенести лінії проходження проводів і починати подальші роботи. Важливо визначитися якого саме типу буде проводка — закритого або відкритого.

Закритий тип проводки

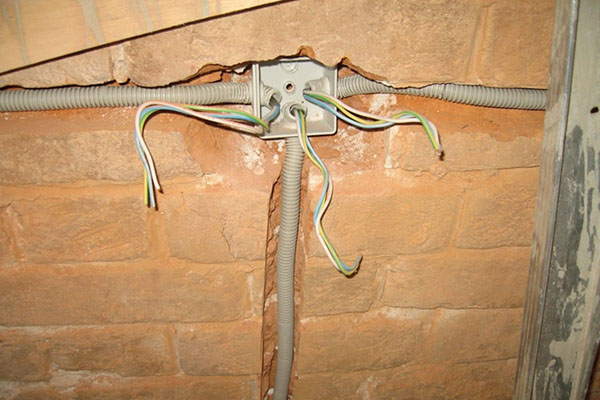

закритий тип проводки
Незважаючи на трудомісткість монтажу, закрита розводка електропроводки в приватному будинку найбільш популярна, оскільки втоплені в товщині стін дроти не потребують будь-якого додаткового декорування.

Робота зі створення прихованої проводки досить курна. Багато доведеться працювати болгаркою і перфоратором, але зате після закінчення монтажу всі дроти будуть акуратно приховані під шаром штукатурки або цементного розчину.

Відкритий тип електрифікації

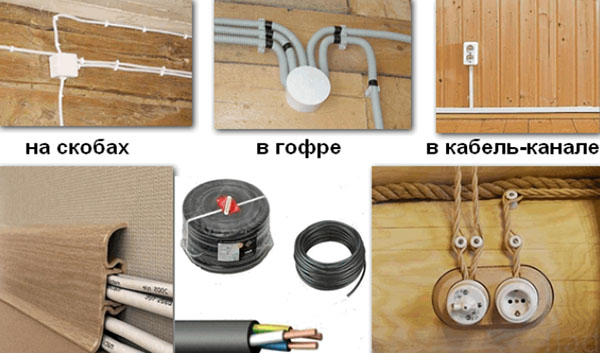

Відкритий тип електрифікації
Зробити відкриту проводку набагато простіше і швидше. Провід укладаються в спеціальних трубках і каналах для кабелів. Всі пристосування, які передбачені для монтажу відкритої проводки, виконуються з неспаленої або самозатухаючим пластмаси.

Варто пам’ятати, що при розведенні електропроводки в приватному дерев’яному будинку своїми руками, вибирається саме відкритий тип монтажу. Намагатися прокладати дроти всередині деревини заборонено.

Підбір проводів

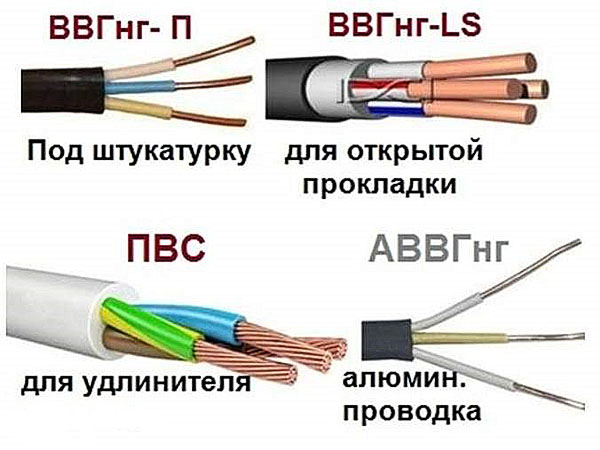

вибір проводки
Важливо правильно підібрати проводку для монтажу. Для цього слід враховувати покладену на них навантаження. Розрахунок електропроводки в приватному будинку своїми руками в цілому нескладний. Найчастіше всі споживачі енергії розбиваються на групи з приблизно рівною потужністю, а дроти підбираються з однаковим перетином.

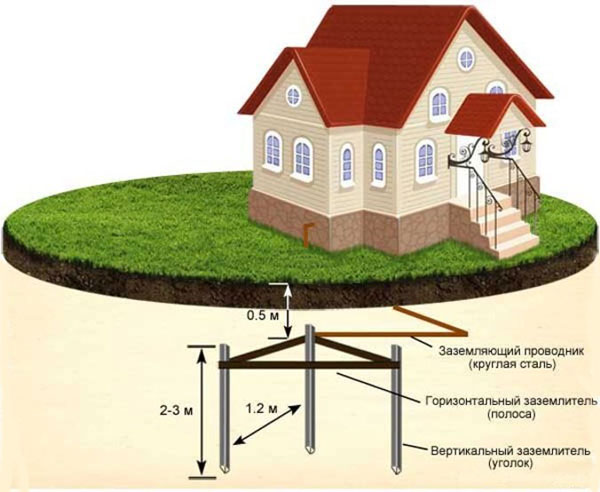

заземлюючий контур

заземлюючий контур
При монтажі електропроводки в приватному будинку важливо подбати про безпеку мешканців. Основним елементом, який забезпечує безпеку при експлуатації електрообладнання — заземлення.

Крім відведення на грунт заземлюючий контур повинен мати пристрій захисного відключення (УЗО). Воно розташовується безпосередньо в щитку. Саме заземлення являє собою масивні металеві предмети, забиті в грунт.

Не варто зневажливо ставитися до заземлення. У ряді випадків воно здатне врятувати життя людині.

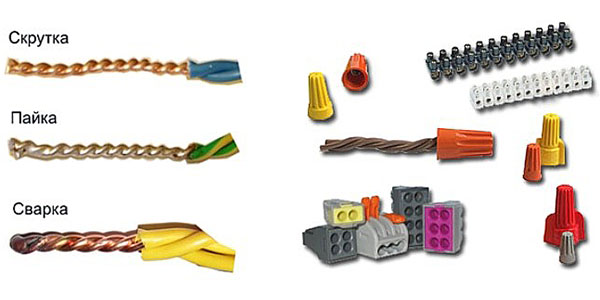

комутація проводів

комутація проводів
З’єднання проводів здійснюється за допомогою пайки, скручування, або при використанні спеціальних затискних колодок. На сьогоднішній день останній спосіб найбільш популярний, оскільки значно спрощує монтаж електричних кабелів. Скручування також допустима, але тільки при використанні однотипних жив.

Найнадійніший метод з’єднання, це пайка, але в той же час, це і найскладніший спосіб.

Всі комутації обов’язково повинні бути в спеціальних розподільних коробах. Залишати поодинокі або множинні з’єднання у відкритому вигляді заборонено навіть при додатковому ізолювання.

Підключення розеток і освітлення

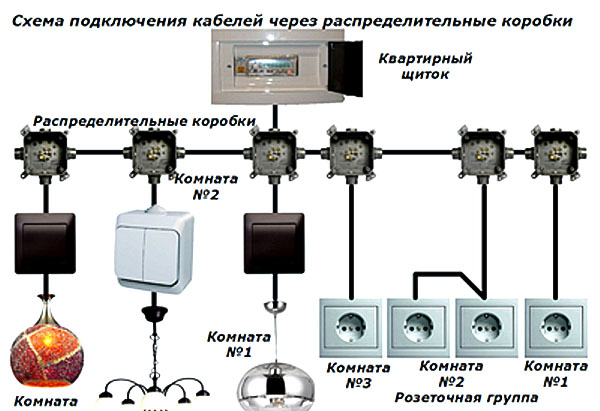

Підключення розеток і освітлення
Коли дійшла черга до підключення розеток, вимикачів, і освітлювальних приладів найважливіше це правильно поєднати всі дроти не сплутавши їх. Бажано розташовувати фазу і нуль у всіх розетка однаково. Наприклад, фаза справа, а нуль зліва.

Перед підключенням до електромережі рекомендується перевірити опір ізоляції кожної окремої лінії за допомогою мегаомметра.

щит розподілу

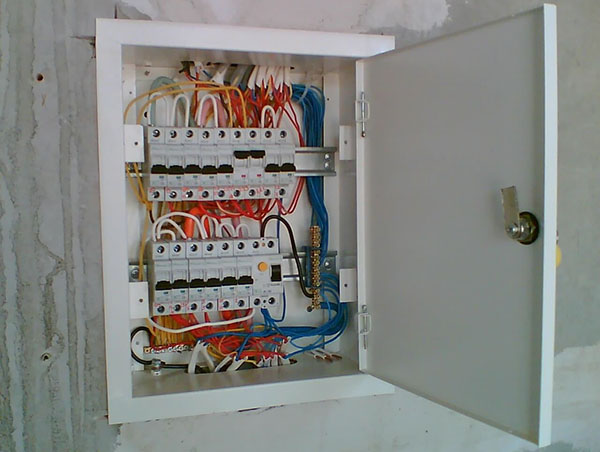

щит розподілу
Найскладніший етап в електрифікації це підключення розподільного щита. На нього подається вступної силовий кабель, від якого відбувається розподіл відгалуження проводки за всіма окремих кімнатах будови. Важливо розуміти те, що найменша помилка в схемі електропроводки в щитку приватного будинку обов’язково спровокує серйозну проблему.

Роботу зі щитом найкраще довірити фахівцеві з електропостачання. Тут вкрай важливо уважно провести всі необхідні з’єднання.

Перевірка безпеки

Для того щоб перевірити правильність усіх з’єднань і упевнитися в безпеці проводки краще також звернутися до досвідченого електрика. Для введення в експлуатацію буде потрібно запросити робочих електролабораторії для підписання дозволу до підключення до загальної мережі. Якщо співробітники виявлять порушення, то після їх ліквідації перевірку доведеться проводити повторно.

На завершення теми варто сказати, що в цілому монтаж електропроводки в приватному будинку нескладний. Однак вкрай важливо усвідомлювати небезпеку, яку представляє собою процес електрифікації з множинними порушеннями і незнанням основ електробезпеки. Всі роботи краще проводити в компанії з фахівцем.

Електропроводка в будинку своїми руками — відео
